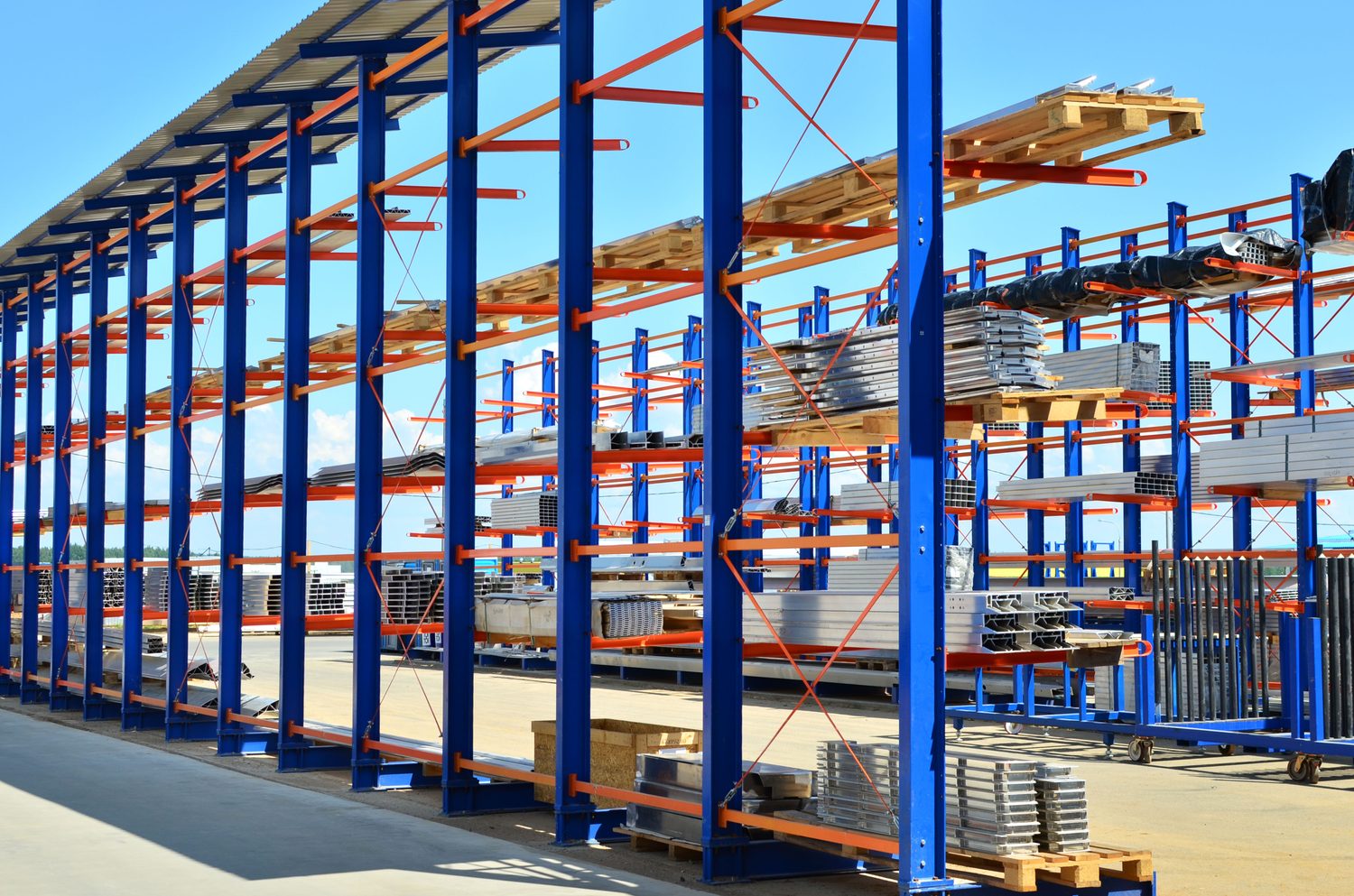

Rayonnage cantilever : choisir un stockage fiable pour charges longues

Le rayonnage cantilever répond à un problème précis : stocker des produits longs, encombrants ou de profondeurs variables sans les contraindre dans des alvéoles. Tubes acier, bois d’œuvre, profilés aluminium, panneaux et barres trouvent ainsi un accès direct, manuel ou par chariot.

Le choix du matériel engage la sécurité, la surface utile et le rythme de préparation. Une capacité mal calculée ou une allée trop étroite crée vite des manutentions supplémentaires, des chocs et une baisse de productivité.

Validez les points essentiels avant votre commande ↓

À quoi sert un rayonnage cantilever ?

Le cantilever, aussi appelé rayonnage à bras, stocke les charges qui dépassent les formats d’une palette standard. Chaque bras porte une part de la charge ; les montants transmettent ensuite l’effort vers les embases et le sol. L’absence de poteau en façade facilite la prise latérale ou frontale.

Dans un négoce de matériaux, il regroupe par exemple les longueurs de tubes et de profilés par référence. Dans un atelier, il sépare les barres matière avant débit. Cette organisation limite les recherches, réduit les déplacements du pont roulant ou du chariot et améliore la fiabilité du picking.

Quels produits peut-il stocker efficacement ?

Les usages les plus fréquents concernent le bois massif, les panneaux, les tuyaux PVC ou acier, les profilés, les rails, les plaques et les menuiseries. Le système accepte aussi des longueurs hétérogènes, à condition que le support sous la charge reste suffisant et que le débord soit validé par le fournisseur.

Une charge souple, instable ou cylindrique exige un traitement spécifique : berceaux, butées de bras, séparateurs ou cales adaptées. Les bras nus conviennent rarement à des rouleaux ou à des tubes susceptibles de rouler. Le stockage doit retenir la charge sans gêner la prise par l’opérateur.

Faut-il choisir une structure simple ou double face ?

Le rayonnage simple face s’installe contre un mur et optimise les zones périphériques. La version double face crée une rangée centrale, accessible sur deux côtés, avec une capacité accrue à emprise comparable. Elle demande toutefois une circulation plus large et une étude attentive des flux de chariots.

Le choix dépend surtout du taux d’occupation et de la rotation. Un dépôt qui prépare chaque jour de nombreuses références privilégie l’accès direct. Un stock de réserve à faible rotation peut accepter davantage de hauteur ou de profondeur, si le moyen de levage garde une visibilité et une marge de manœuvre suffisantes.

Comment dimensionner les bras et les montants ?

Le poids affiché pour un bras ne suffit pas. Il faut connaître le poids total de chaque référence, sa longueur, le nombre de points d’appui et sa position sur les bras. Une charge de 600 kg reposant sur trois bras ne se calcule pas mécaniquement à 200 kg par bras : la répartition peut varier selon le chargement.

Le fabricant doit fournir une plaque de charge lisible avec la charge admissible par bras, par niveau et par colonne. Cette plaque doit correspondre à la configuration installée, y compris les extensions ou déplacements de bras. Modifier l’entraxe des niveaux sans validation peut changer la capacité de l’ensemble.

Quelle implantation réduit les coûts de manutention ?

Commencez par cartographier les références : longueurs, masses, quantités maximales et fréquence de sortie. Placez les articles à forte rotation dans la zone de prise la plus accessible, souvent entre le sol et la hauteur de travail du chariot. Réservez les niveaux hauts aux stocks de sécurité ou aux longueurs rarement préparées.

Le plan doit intégrer le rayon de giration, la longueur des fourches, l’angle de prise et les issues. Une allée sous-dimensionnée provoque des chocs de montants ; une allée trop large consomme des mètres carrés sans accélérer le flux. Le bon compromis se mesure sur les trajets quotidiens, pas sur le seul prix d’achat.

Dans une activité de fabrication, cette logique relie directement stock matière et cadence atelier. La sélection d’un partenaire de fabrication de pièces sur mesure gagne en fiabilité lorsque les barres, profilés et composants sont identifiés et accessibles sans rupture de flux.

Quelles règles de sécurité encadrent son exploitation ?

Le montage doit respecter le plan du fabricant : aplomb, ancrage, contreventement, accessoires et charge maximale. Les équipes ne doivent jamais monter sur la structure ni déposer une charge au-delà des bras. Les protections de pieds de montants sont justifiées dans les zones exposées aux chariots, à condition de ne pas masquer un dommage existant.

Une inspection visuelle régulière repère les bras tordus, montants heurtés, ancrages desserrés et soudures dégradées. Après un choc, isolez la travée et faites contrôler sa capacité avant remise en service. Les recommandations de prévention de l’INRS aident à structurer l’évaluation des risques liés au stockage et à la manutention.

Neuf, occasion ou sur mesure : quel arbitrage acheter ?

L’occasion réduit le budget initial si les éléments sont identifiables, compatibles et contrôlés. Vérifiez la présence des plaques de charge, l’absence de déformation, la disponibilité des pièces et la cohérence entre bras, montants et embases. Mélanger des composants de marques ou de gammes différentes sans validation technique augmente le risque.

Le sur-mesure se justifie pour une hauteur atypique, une charge très lourde, une implantation extérieure ou un couplage avec pont roulant. Son surcoût se rembourse quand il évite un stockage au sol, des reconditionnements ou des trajets répétés. Cette discipline rejoint celle d’une relation de sous-traitance industrielle durable : cahier des charges précis, responsabilités claires et contrôle à réception.

Rayonnage cantilever : quels critères retenir avant commande ?

Formalisez les charges maximales par référence, le nombre d’appuis, les hauteurs de prise et le matériel de manutention. Demandez un plan d’implantation, les capacités par niveau et par colonne, ainsi que les consignes de montage et d’exploitation. Ces documents permettent de comparer des offres à périmètre égal.

Un rayonnage cantilever rentable sécurise le stock tout en réduisant les gestes inutiles. L’investissement se pilote par les mètres carrés libérés, le temps de préparation gagné, le taux de casse évité et la capacité à absorber les pics d’approvisionnement sans stocker les marchandises au sol.
